马到成“工”！上海久事国际马术中心幕墙闪“跃”五一

 黄浦江畔，双子山间!上海之跃，马到成“工”!

　　“马”上完工!2024年5月，上海久事国际马术中心即将揭开神秘面纱!这是中国首座，也是全球唯一一座位于“国际一线城市”市中心，且符合“国际顶级马术赛事标准”的永久性专业马术运动场馆。

中国幕墙人，用劳动成果，用精品工程，献礼51

汇聚全球体育精彩赛事、打造全球卓越体育城市

建‘工’新时代幕墙精品、装饰国际赛事地标工程

　　策马浦江，申城一跃!上海久事国际马术中心作为上海体育发展“十四五规划”中的重大体育设施之一，也是上海迈向世界一流国际体育赛事之都，打造全球著名体育城市的标志性建筑之一。

　　项目由上海市建筑装饰工程集团有限公司(以下简称：上海建工装饰集团)，负责整个工程的幕墙设计与施工承建。

　　接下来，中国幕墙网ALwindoor.com将与广大读者一起，在上海建工装饰集团【幕墙团队】的带领下，我们“马”首是瞻，提前一睹场馆的风采。

　　期待透过视频+图片+文字的形式，直观体验到项目幕墙设计与施工的全过程。

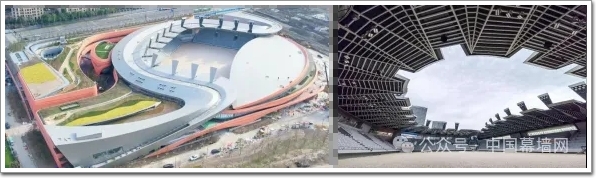

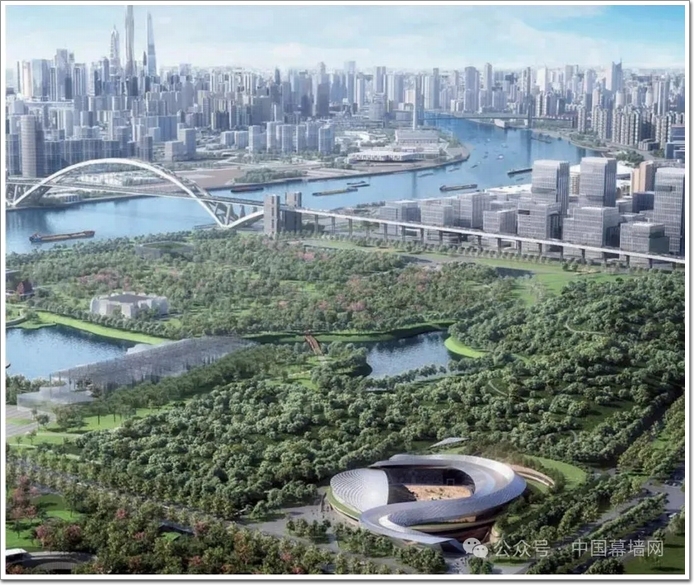

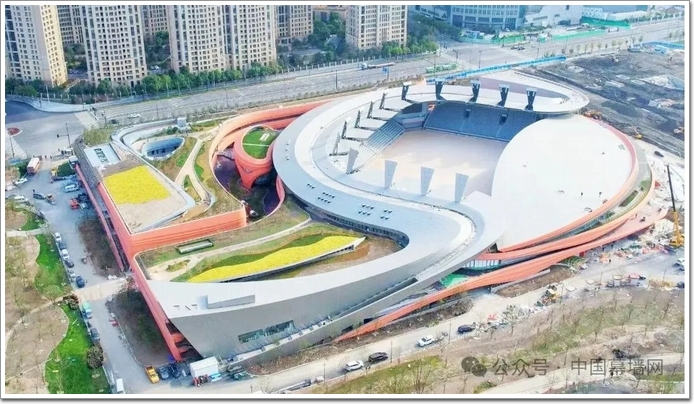

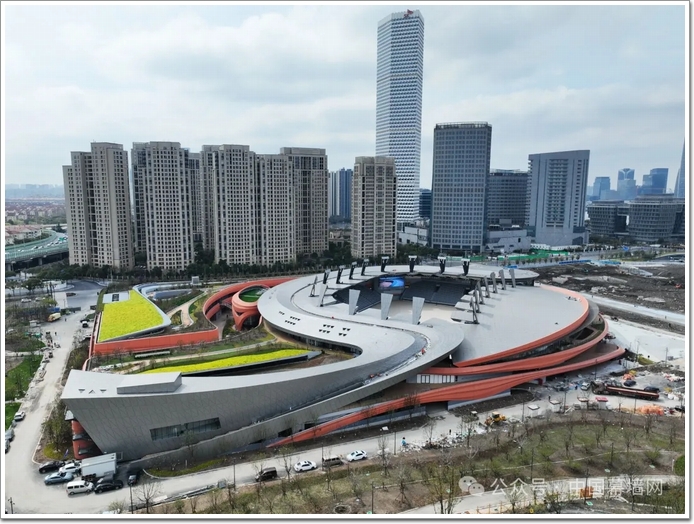

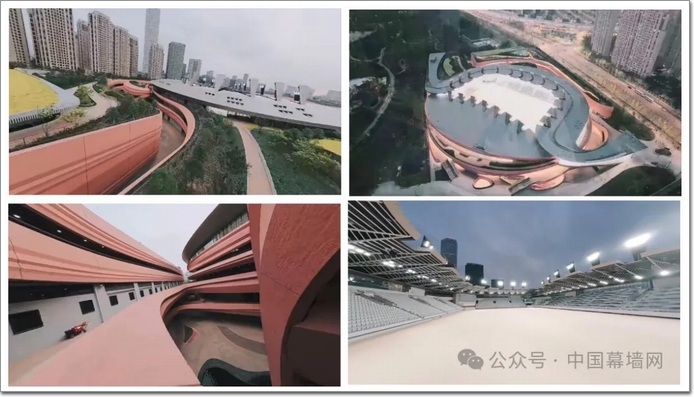

总体效果图

　　作为中国首座国际顶级标准马术赛馆，既可作为国际马联“五星级”赛事的比赛场地，也可立足上海城市中心发展中国马术产业。

　　上海久事国际马术中心，以“马术谷”为核心意境，体现“起伏园景、峡谷游廊”的设计理念，整体建筑造型独特。

　　顶部的“Ω”马蹄形建筑造型，由银色金属表皮构成，轻盈灵动;通过与山谷、树林和湖泊等穿插交错形成一体，与世博文化公园相融，成为彰显马术运动特色的文化地标。

　　项目坐落于黄浦江畔世博文化公园区域，设计理念源自于对空间环境及马术运动精神的尊重，摒弃常规体育场馆“高而显”的设计思路，转而将自然环境引入马术中心内部，力求在有限的用地条件下，实现专业性的马术运动功能。

　　主体建筑包含：一个90×60米的竞赛场地、热身场、训练场和高规格马厩等竞赛设施，以及约5000个观众席、贵宾看台、空中包厢的一流观赛设施，致力于打造集赛事活动、马匹检验检疫、马术产业交流合作、马术文化艺术、青少年教育培训五大中心为一体的特色场馆。

　　同时，为满足不同类型、不同时间与天气条件下的马术赛事转播，及灯光照明需求，马术中心原创设计了全球首个群控可升降灯光平台。

　　上海久事国际马术中心的外立面、屋面幕墙系统主要包括：双曲异型GRC/UHPC系统、异型直立锁边屋面系统、双曲面屋面蜂窝铝板系统、双曲面陶棍吊顶系统、群控可升降灯光平台系统，以及多用途马厩开启门窗系统等共30余个子系统，幕墙总面积约8.8万平方米。

双曲异型GRC/UHPC

　　马术中心的外装饰幕墙具备——形体复杂、实施技术难度大、国际标准要求高等三大技术挑战!

　　为完美的呈现这座地标性建筑的外装饰工程，上海建工装饰集团始终遵循“研发、设计、制造、服务”高度集成的专家型生产与保姆式服务理念，在建造过程中，不断寻找建筑艺术与建筑技术的完美契合点，将数字化技术、工业技术、信息化技术与建筑幕墙进行有机融合，坚持技术创新和细节把控。

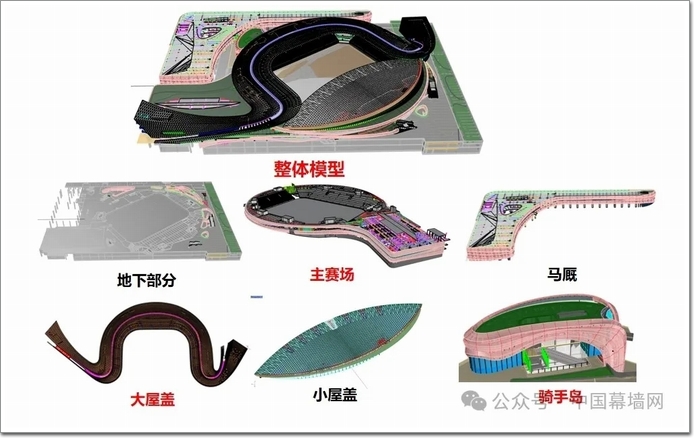

全过程数字化BIM应用

P>

　　在项目实施的全过程中，始终围绕“数字化、工业化、信息化”三化理念!从项目策划阶段，就通过可视化漫游展示、施工区域划分、重难点施工措施模拟，及二维码可视化交底等方式，进行可视化交底展示，帮助项目参与者更好的了解项目概况。

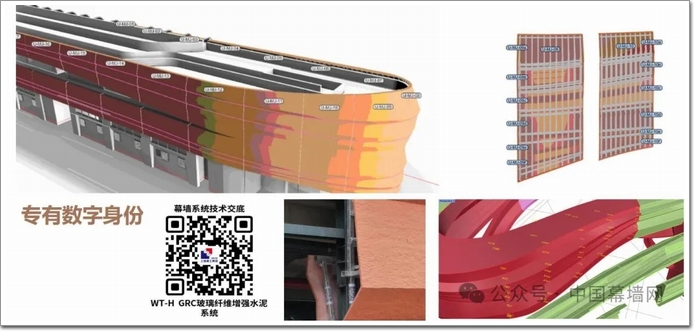

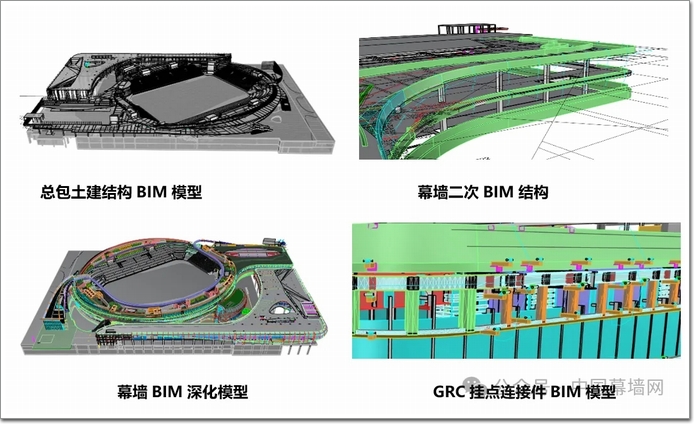

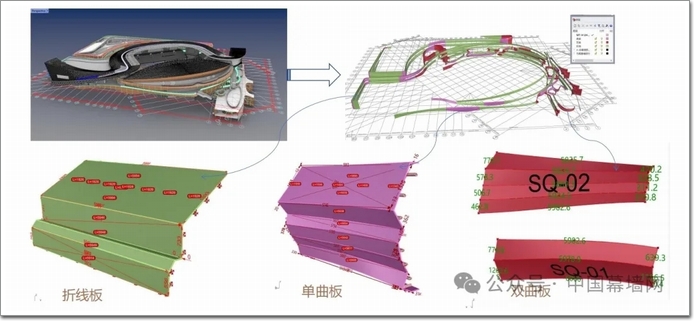

表皮形体参数化分析及数字身份

　　在总包结构BIM模型平台专业数据基础上，进行幕墙BIM模型深度应用!通过模拟现场工况，并进行幕墙模型深化，以及模型优化的的工作。将建筑设计意图完整、及时的体现施工全过程中，从而让设计的“前置价值”得到最大程度延伸。

　　马术中心的技术亮点包括：大跨度双曲面金属屋面、大体量异型双曲面蜂窝铝板（词条“铝板”由行业大百科提供）、首创超规格可开启升降灯架、立面超大规格异型曲面UHPC\GRC板、异形组合生态绿植墙面等。

可开启升降灯架实景图

　　大跨度双曲面金属屋盖面积为约2万平方米，为渐变双曲面，曲面板曲率变化大，钢结构悬挑距离大，看台屋面板最长长度约为45米。

　　如何保障屋面施工时“长度方向”没有接缝?同时包含对众多天沟、水箱、检修洞口的安装?这对防水提出了更高标准的要求，也为设计与施工技术带来了巨大的难度。

双曲面金属屋盖钢构及装饰板图

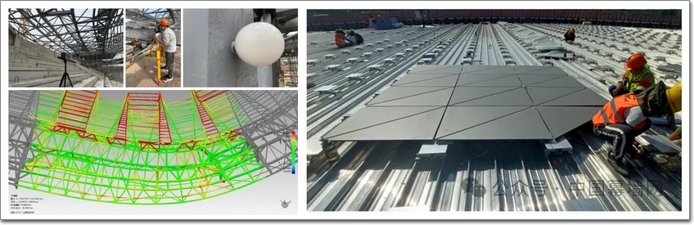

金属屋面檩条BIM模型 金属屋面安装图

　　上海建工装饰集团幕墙团队整合“多专业、集团化”的技术资源和平台优势，通过大量的理论研究和试验验证，最终采用高空压瓦机将铝卷提升至屋面高度时再进行加工，使加工与运输工作一气呵成。

　　同时，针对由三角形和梯形两种形状拟合而成的金属屋盖异型曲面造型，以及大型曲面金属屋盖外设“双曲异型铝蜂窝板”造型装饰板的特点，为保障拟合后的曲面顺滑、流畅效果，技术团队发明了一套可实现多功能无极调节的“云台”连接系统，通过轴角码自适应安装角度，实现了曲面铝板的万向调节，确保蜂窝铝板的安装精度。

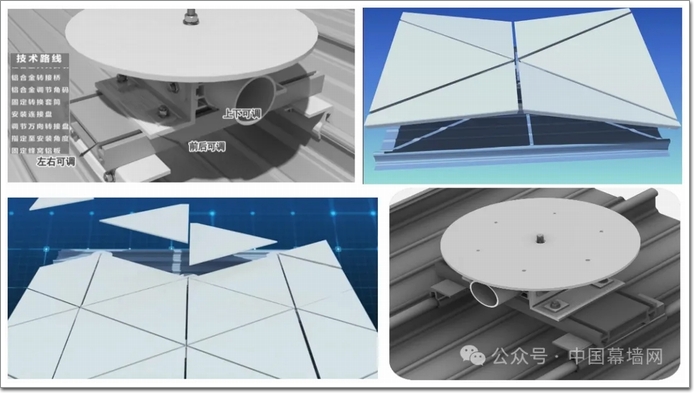

无极调节“云台”系统

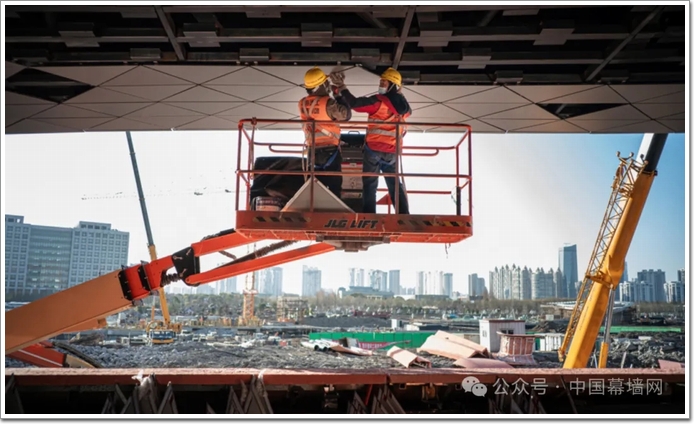

　　刚解决了局部安装的平整度（词条“平整度”由行业大百科提供）问题，大面积施工时的拼接精度，又成为考验上海建工装饰集团幕墙团队的“试金石”!由于屋面曲面造型的特征，致使屋面2.8万块三角形蜂窝铝板的规格尺寸均不相同，对幕墙的加工，及安装精度提出了极大的挑战。

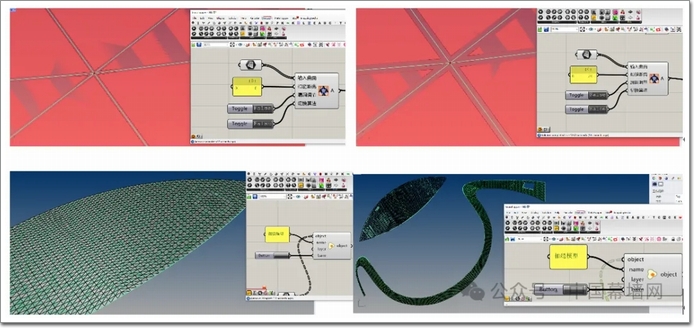

可视化编程批量缩缝系统

　　为了突破传统技术中无法解决的屏障，上海建工装饰集团幕墙团队自主研发出可视化编程系统，对异形面板开展批量运算，从而快速实现了屋面异型板块的批量缩缝。

　　同时，自主研发完成：空间面板批量加工的“三种工法”，获得了相关发明专利。该算法可针对不同的幕墙场景进行灵活选择，适用性强，为项目提质增效提供了坚实的技术支撑，也为中国门窗幕墙行业未来类似工程的实践，提供了很好的参考经验。

屋面灯架开启实景图

　　中国幕墙网ALwindoor.com在前面的内容中也提到过，为满足不同类型、不同时间与天气条件下的马术赛事转播与灯光照明需求，主场馆原创设计了——全球首个“群控可升降灯光平台”。

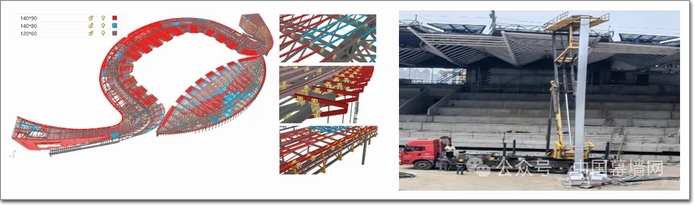

　　因为没有参考案例，需要升降的灯架又达到了21个之多，其主体结构设计（词条“结构设计”由行业大百科提供）难度大;同时，结构预留空间紧凑，而灯架安装定位精度要求极高，另外，还要在施工期间预留后期灯架机电检修的空间。

　　负责现场施工的幕墙团队经过研究策划，最终采用全数字化测量技术，对灯架安装进行精确定位，确保了灯架安装的位置及后期人员检修空间。

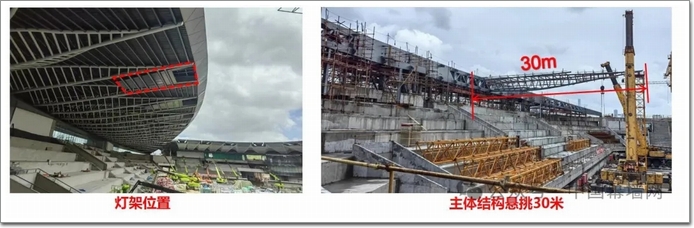

屋面灯架施工实景图

　　从攻克金属屋盖，再到解决升降灯架……马术中心的实现过程可谓是充满挑战与考验!

　　在项目的外立面系统中，大量采用超大异型双曲面造型UHPC与GRC板，整体面积约1.7万方。相对于传统的平板和单曲板，这类材料的“双曲板”具有加工难度大、加工成本高、施工安装难度大等特点。

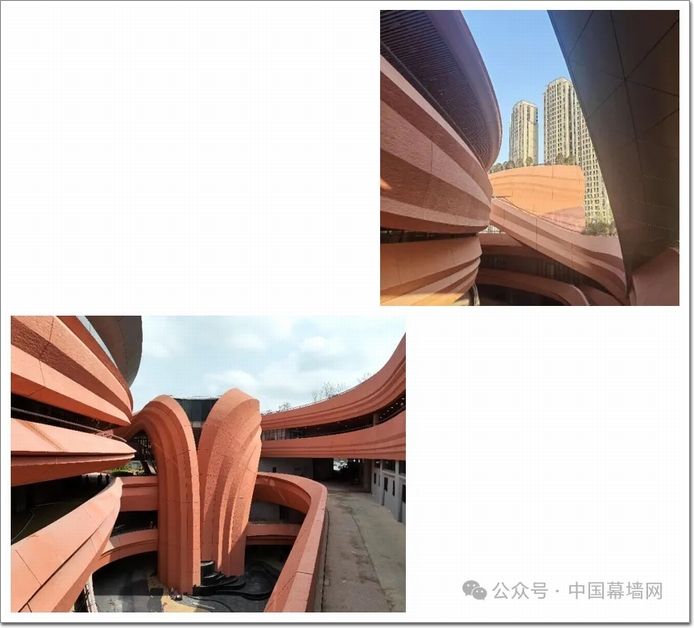

GRC幕墙实景图

　　立面GRC板局部单块尺寸达到5米X4米、面积20平方米、重达3吨，巨型的GRC版块厚重尺度惊人，但却不失优美造型，面板表面迷离起伏的线条，仿佛一幅流动的画卷，又好似“骏马”强壮的肌肉线条——亦动亦静，叹为观止。

GRC幕墙实景图

　　在主场馆相连的走道区域，矗立着一座独立的“小岛”，名曰“骑手岛”，通过两边的空中连廊，分别连接着主赛场和马厩，是比赛区和后勤区的中转站。

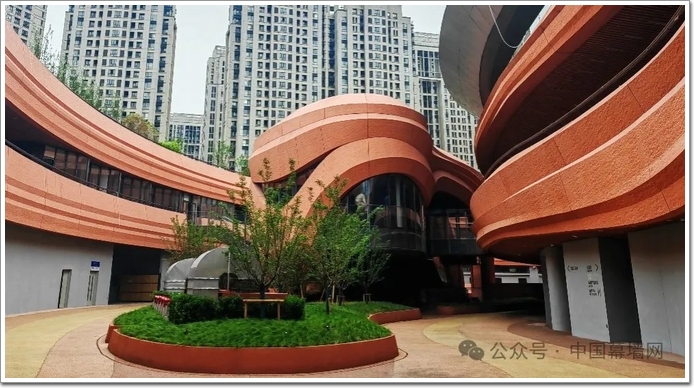

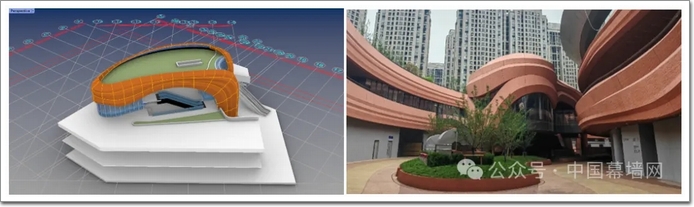

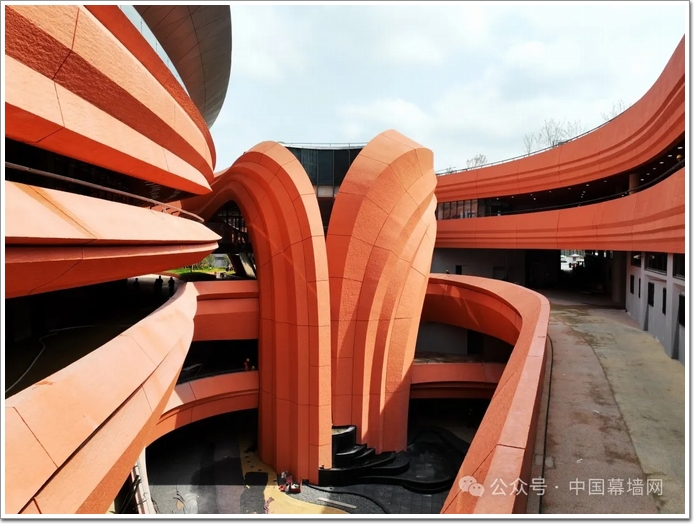

骑手岛UHPC模型及实景图

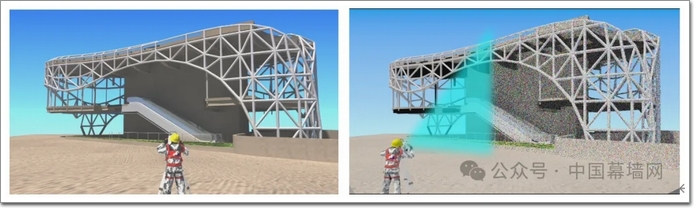

骑手岛钢构数字测量

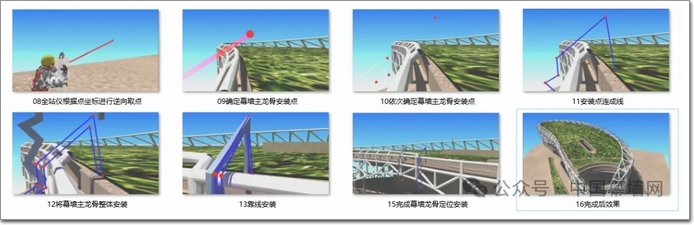

骑手岛幕墙龙骨数字测量定位

　　“骑手岛”外型神似一座沉甸甸的冠军奖杯，而西南面玻璃幕墙上流动水幕，更似奖杯上一条无比璀璨的钻石彩带。

　　与GRC装饰板同色的铝合金格栅吊顶，将建筑物的视觉效果由立面引入平面（词条“平面”由行业大百科提供），使建筑物的外观更加浑然一体。

　　整个“骑手岛”的外立面都采用了1500平方米新型建筑材料——UHPC装饰板。如同枣红色的超高性能混凝土，带来了璞实大气的外观，加上自由扭曲造型和细腻质感的表面，共同呈现出“汗血宝马”般独特的视觉效果。

　　配合周边裙楼立面上厚重GRC板，相互映衬之下，更加突显出“马术运动”高贵典雅的贵族气质!

　　马术中心的建筑设计充分考虑到与周围环境的融合，位于主场馆东南角的异型组合生态绿植墙，通过1100约平方米的双曲面种植槽，基础由一根根弧形钢构件（词条“构件”由行业大百科提供）、防腐木和铝包板组成，配合绿色盆栽及灌溉系统，充分将紧邻着的双子山的“自然、绿色”延续进马术中心，使两处建筑得以平缓地过渡，充分体现了马术中心“人、建筑、自然”三者和谐共处的统一。

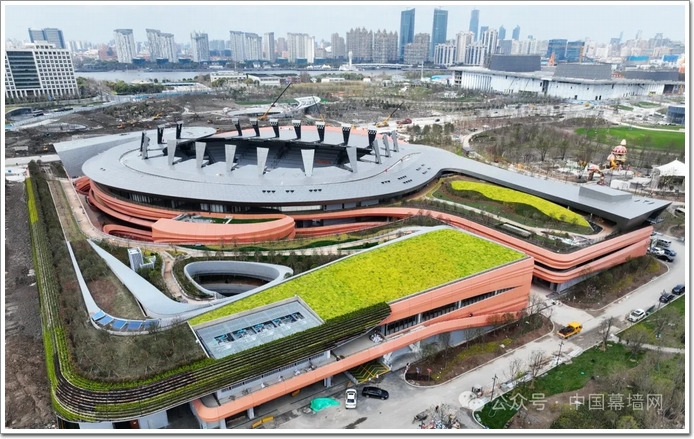

生态绿植墙安装后实景图

　　数字化、工业化、信息化——“三化理念”是上海建工装饰集团项目管理的核心理念，也是打造“新质生产力”的关键一招，集团始终围绕“三化理念”来打通全产业链条，为这座国际标准马术中心建设赋能。

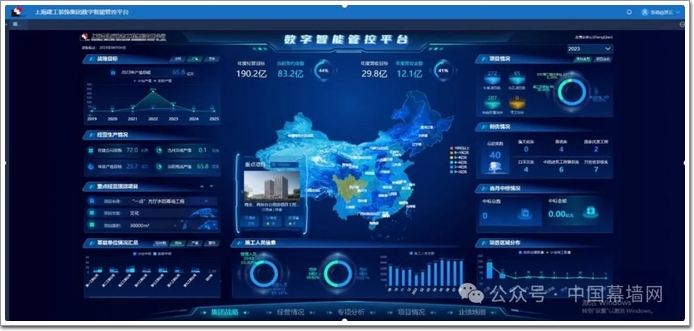

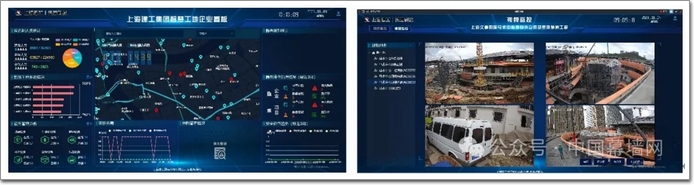

智能管控平台界面图

　　项目作为集团数字智能管控平台的试点工程，在管理方面全过程运用数字智能管控平台，通过自动化和智能化技术，极大地简化了管理流程，减少了人工操作提高了整体工作效率。

智慧工地企业看板

　　在施工阶段，通过智慧工地可实时收集、处理并展示工地上的各类数据，包括项目进度、质量、安全等方面的信息。使管理人员可以迅速获取工地实时状况，及时做出准确的决策，为项目施工保驾护航。

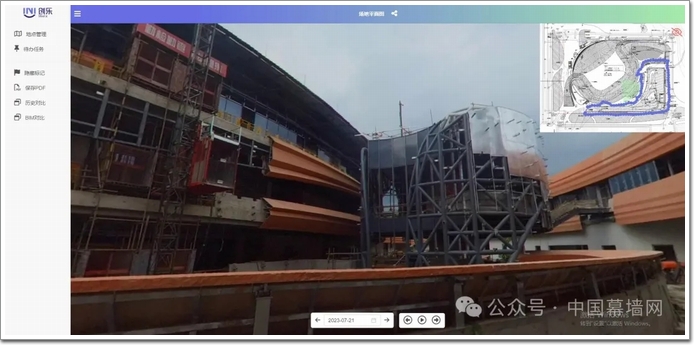

720度现场全景图

　　通过对720度全景图的运用，可对设计方案进行预览和修改，以更好地满足业主和施工方的需求。同时，施工人员也可以根据全景图，对施工方案进行调整和优化，确保了工程的高质量落地。

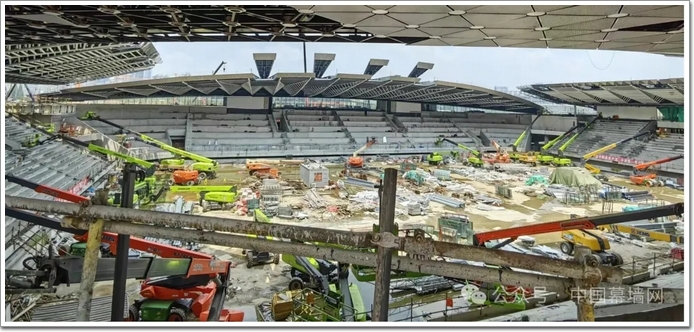

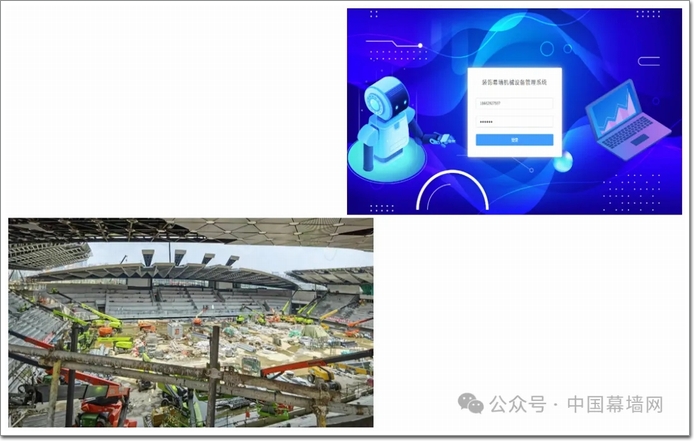

主赛场施工机械现场图及机械管理系统应用截图

　　上海建工装饰集团幕墙团队为保障外立面，及屋面装修工程的高标准建造，始终坚持：

　　以绿色化为目标;

　　以智慧化为技术手段;

　　以工业化为生产方式;

　　以工程总承包和全过程智慧服务

　　为载体的新型建造方式，并在上海市第一届“数建杯”房屋建筑类项目BIM技术应用施工成果赛一等奖。

　　同时，还获得上海数字城市建设成果赛总决赛二等奖，更是在全国装饰协会举办的第五届全国装饰BIM大赛中，获得幕墙组一等奖。

获奖证书

　　上海建工装饰集团以绿色化、工业化、数字化技术，赋能上海久事国际马术中心，创建并形成了高标准国际专业赛马馆“异形幕墙智能建造”关键技术体系，及自主研发13项创新技术，申请7项专利。

　　团队通过运用多项国内首创技术，打造完成中国首座符合国际“五星级”标准的永久性马术场馆，为上海卓越体育城市建设增添一幅浓墨重彩的优美画卷。

　　落成后的上海久事国际马术中心，将在2024年5月3日迎来它落成以来的首场国际顶级赛事环球马术冠军赛。

　　中国幕墙网ALwindoor.com将有幸与广大房地产、建筑业，以及门窗幕墙行业精英一道，感受到新的赛事、新的场馆、新的观赛体验，迎来全新升级的赛事。

　　建“工”新时代 装饰新未来!同时，我们更将共同见证：绿色化、工业化、数字化的“中国建造”，品质化、精细化、专业化的“中国幕墙”，再一次为“中国马术”注入一针强心剂，助推这项运动走向更远的未来。
