中国高“南”度幕墙｜中南携“杭州西站云门”入围工程奖

当人间天堂与科技浪潮不期而遇，

　　成就出建筑创意与幕墙创新的数字化杰作。

　　杭州，中国科技之都!AI、GIS、SaaS、IoT，以及BIM应用的最前沿，这里有阿里，有海康，有绿城、有滨江……当然，这里还有国内幕墙行业TOP企业——中南。

　　新时代 新征程 新作为｜浙江中南建设集团有限公司充分运用数字化技术，将鹏瑞利杭州西站枢纽南区站城综合体——“云门”幕墙项目中的异形幕墙设计与施工进行科学分析与综合规划，以高效、高能、高质量构建起“亚运会”配套优质工程，打造出杭州未来的城市之门。

『打开这扇“门”，让城市会客厅再无边界』

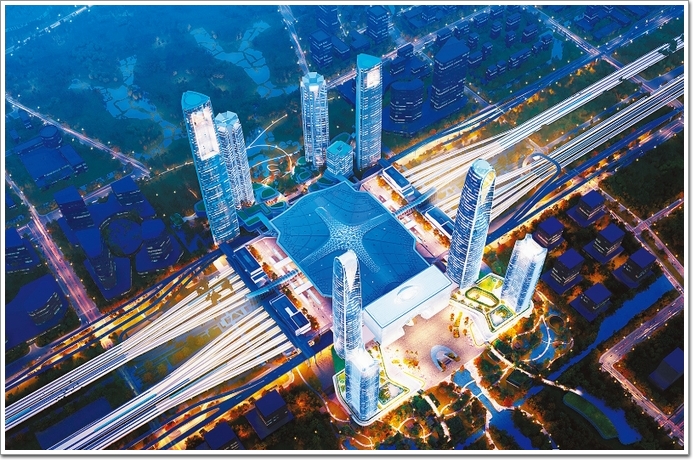

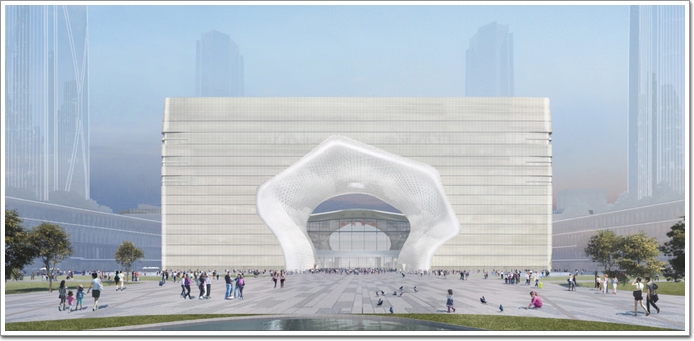

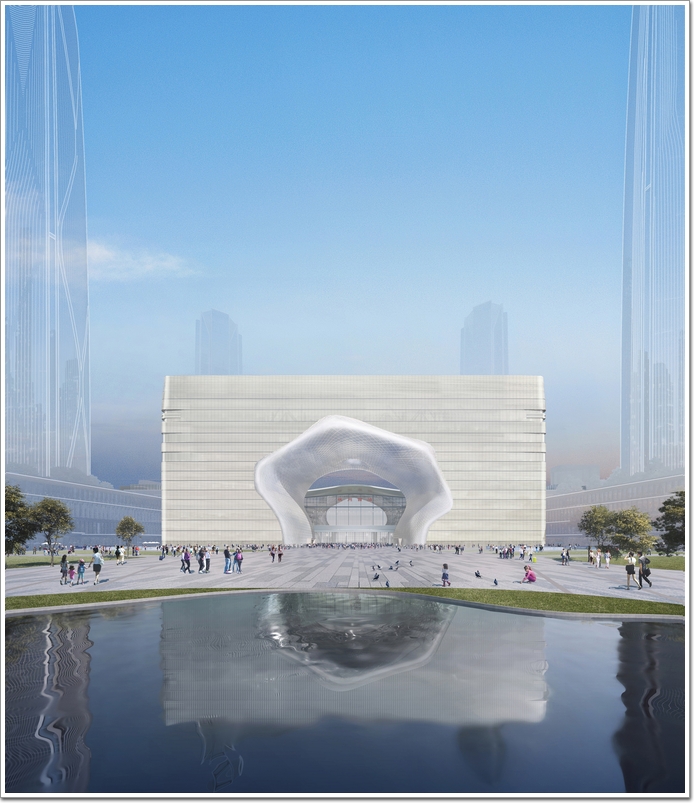

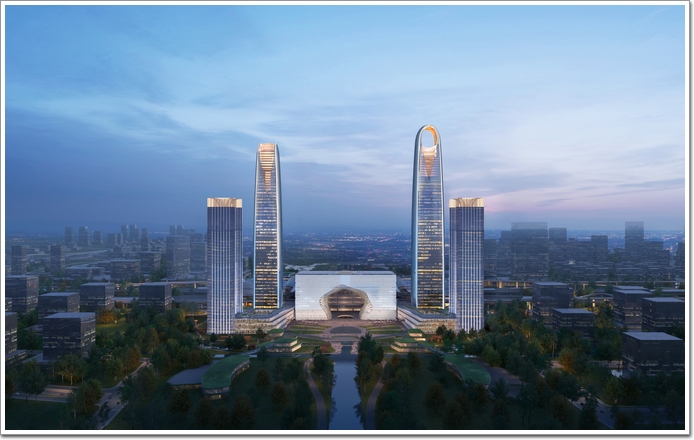

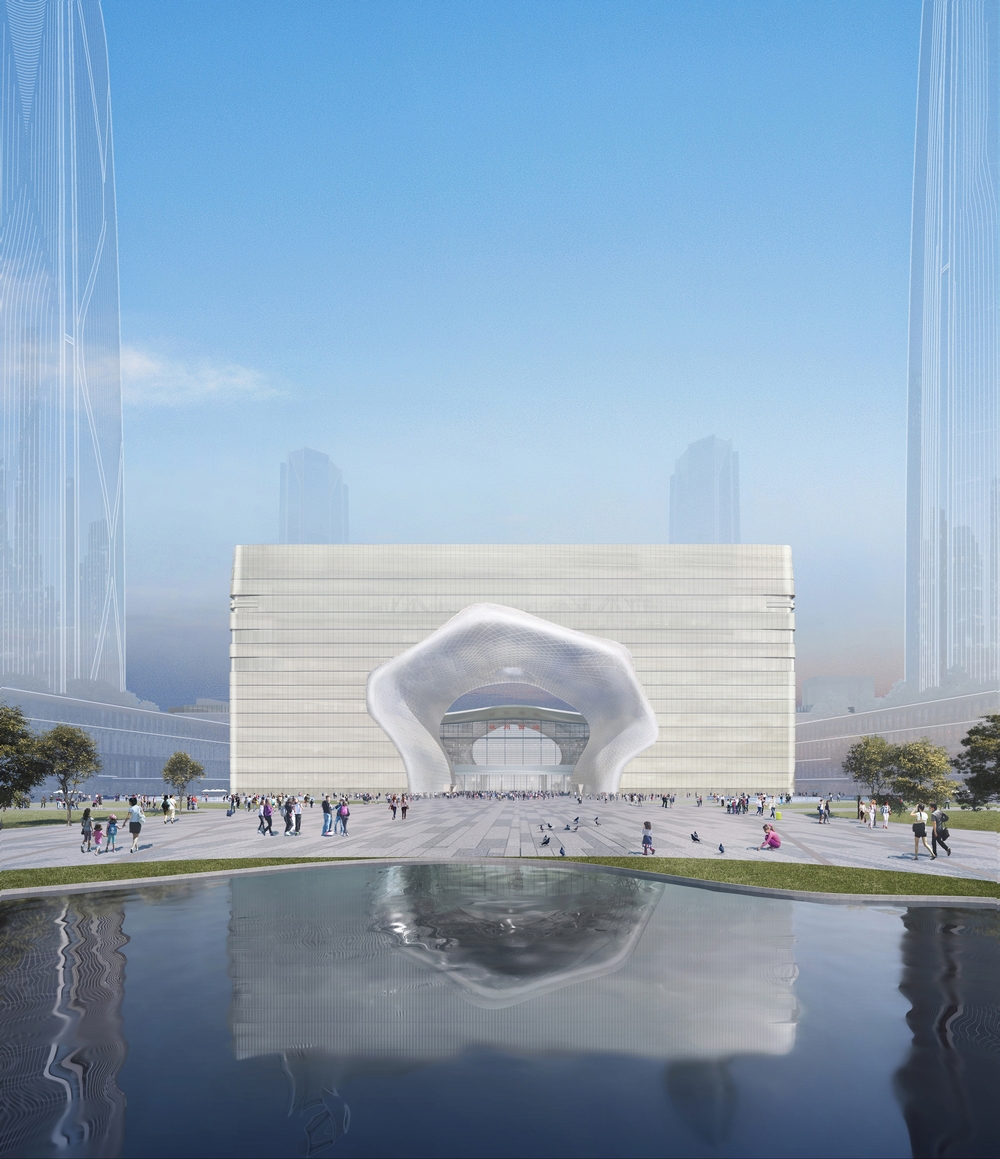

　　鹏瑞利杭州西站“云门”意境图“云之城”——杭州西站枢纽选址于余杭区仓前街道，是我国大型铁路枢纽之一，采用站城融合一体化设计，以“城市未来生活典范区”为目标，以“云端站房”为设计概念，提出“云谷”、“云路”、“云厅”等意向。

　　中国幕墙网ALwindoor.com发现：特别是枢纽站房外侧的“云门”综合体，为呼应“云”科技的前卫概念，塑造独特的城市形象，用同构的手法统一综合体的立面形象，以江南意向塑形，并通过“云海”氛围营造现代江南城市聚落，其外立面的设计完全颠覆了我们对现有幕墙系统的认知……

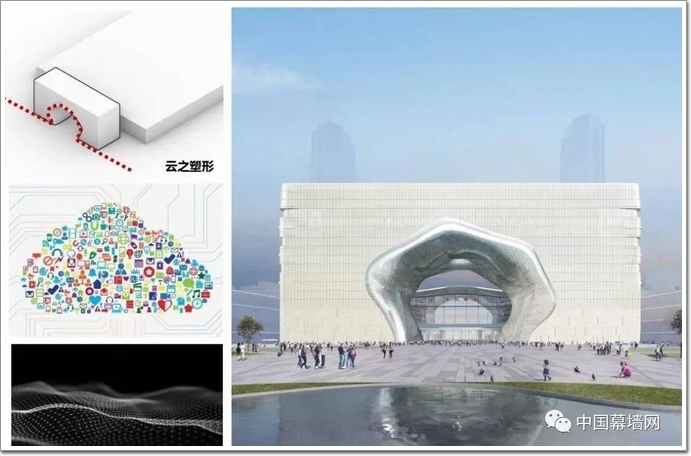

　　“云端”的城市综合体︱杭州西站云门这座地标[鹏瑞利杭州西站枢纽南区站城综合体项目]从“云门”开始，让人们进入其中，融入其中。云门造型拟合了“云”流动自然的形态特征，也有传统祥云的意象，更是呼应了“云”科技的概念。项目的整体造型源自“程泰宁院士”最初的构想——良渚玉器玉琮，整体方正厚重，温润如玉，形同整个西站枢纽摩天大楼群当中一块厚重历史文脉的压舱石。

　　建筑形体传承了杭州历史文脉，并以良渚玉器文化为理念精髓，体现了玉琮方中取圆、纹饰繁密细致的形态特征，通过彩釉玻璃的疏密大小变化，在建筑立面形成自然的波纹肌理，体现杭州作为江南城市“山水”自然特色。

　　鹏瑞利杭州西站枢纽从自然光直达地铁层的“云谷”、到能发电的“太阳帽”……“绿色低碳、节能先行”，在站城融合的创新模式下，整个项目积极推动绿色节能低碳技术应用，促进节能降碳、降本增效。

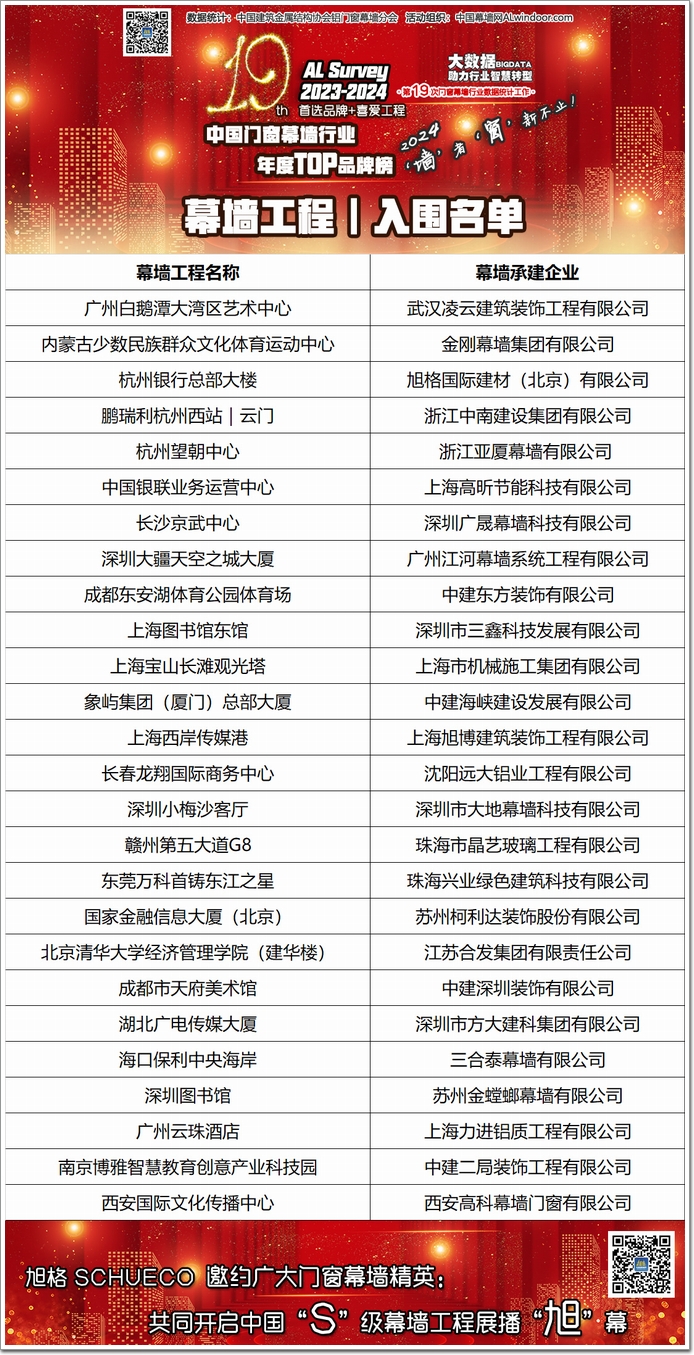

　　2023年10月，浙江中南建设集团有限公司(以下简称：中南幕墙)承建的“鹏瑞利杭州西站｜云门”幕墙工程项目，凭借超大难度、超奇设计、超高质量、超新工法，以及领先的“数字化、可视化、精准化”幕墙设计体系与施工技艺，正式入围“2023-2024年度中国门窗幕墙行业‘我最喜爱幕墙工程’评选”活动(ALsurvey工程奖)。

2023-2024年度AL-Survey（词条“AL-Survey”由行业大百科提供）&旭格SCHUECO邀约

门窗幕墙精英：开启“S”级幕墙工程展播“旭”幕!

　　如此高难度、创新性的项目，其幕墙的设计、施工，及选材方面到底有些什么样的故事呢?中国幕墙网ALwindoor.com将为您揭晓：

　　鹏瑞利杭州西站枢纽南区站城综合体项目云门工程，幕墙高度为79.85米，地面一层均为陶板幕墙，东、西、南面3米以上为双层幕墙，外层幕墙为装饰幕墙(采用10+1.90PVB+10mm全超白半钢化夹胶仿石数码陶瓷打印玻璃、10+2.280PVB+10mm全超白半钢化仿石数码陶瓷打印夹胶弯弧玻璃)，而内层为功能性玻璃幕墙(采用10+12A+10mm全超白钢化中空Low-E玻璃);而在北面3米以上为单层幕墙。幕墙总面积约8.2万平方米，其中：

　　玻璃幕墙4.34万平方米，

　　陶板幕墙0.15万平方米，

　　铝板幕墙（词条“铝板幕墙”由行业大百科提供）1.3万平方米(采用3mm氟碳喷涂（词条“氟碳喷涂”由行业大百科提供）铝单板)，

　　铝合金格栅0.92万平方米，

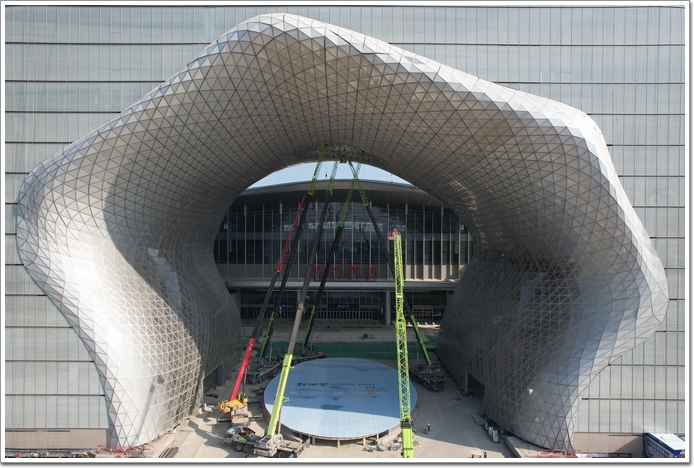

　　作为“云门”项目的点睛之笔——“云洞”，从建筑设计效果图首次曝光的那一刻开始，这个“洞”!就成为了中国幕墙网ALwindoor.com读者异常好奇的聚焦点，如此天马行空的创意，幕墙又该如何来落地呢?

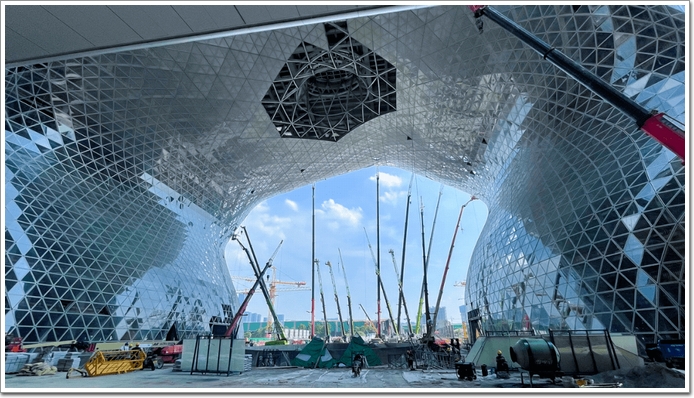

　　位于铝合金格栅屋面中心的“云洞”，为双曲网壳结构幕墙——打印玻璃（占2/3）和透明玻璃（占1/3）渐变过渡所组成，玻璃的基础配置全部为：8+1.52SGP+8mm的全超白半钢化夹胶玻璃。整个“云洞”的双曲网壳结构幕墙系统中三角形板块繁多，而且每个三角形造型复杂多样，尺寸各不相同。这样的设计难度与施工难度，在同类大型综合体建筑中非常罕见!秉承标准为底线，创新无上限，安全有边界的原则：项目的施工方案措施，均通过专家论证后得以实施。施工过程中，中南幕墙团队通过BIM精准建模，在网壳结构分片拼装完成后进行一次三维激光扫描，逆向建模，再根据实际模型利用Rhino+GH对分片区域内的幕墙次龙骨，及面板进行下料。

　　网壳每安装两层之后进行二次扫描，分片连接部位下料，为了实现施工形式的多样，并灵活协调，项目组根据实际模型确定三维定位坐标，然后下加工单。如此一来不仅出图快，而且能精准提供数据供现场施工。

　　同时，受制于项目的施工空间狭小，造型结构难度大，工期又特别紧张(同期处在疫情防控阶段)，因此当“云洞“顺利完工之时，中南幕墙的整个项目团队的心情都无比激“洞”，为之自豪!

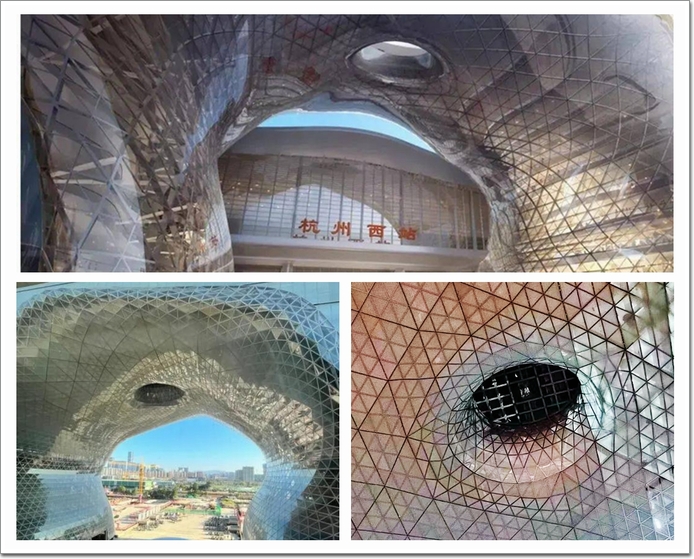

　　通过10483个大小、尺寸各不相同三角形双曲面板块拟合而成，造型非常复杂，面对施工空间狭小，难度大，工期紧等客观问题，中南幕墙凭借丰富的工程经验，以及出色的项目团队水平超预期完成了“云洞”的设计与施工。

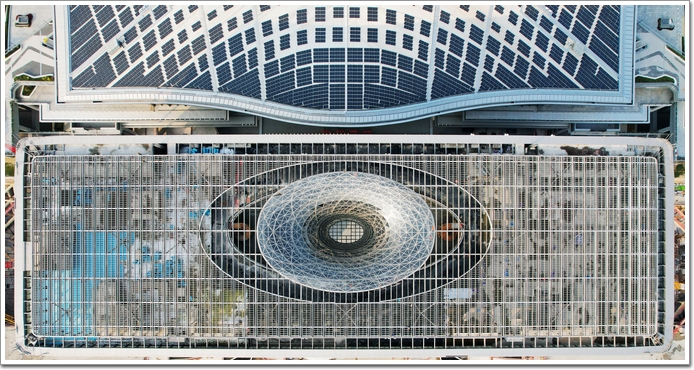

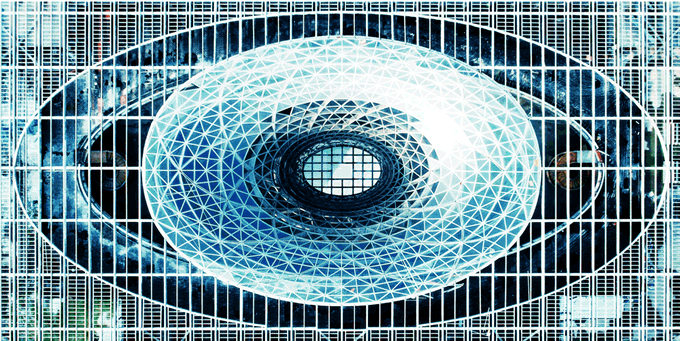

　　航拍下完工后的“云洞”整体效果，仿佛是外星文明留下的产物……仅仅是这样一个“洞”，其玻璃幕墙面积就达到了1.49万平方米。

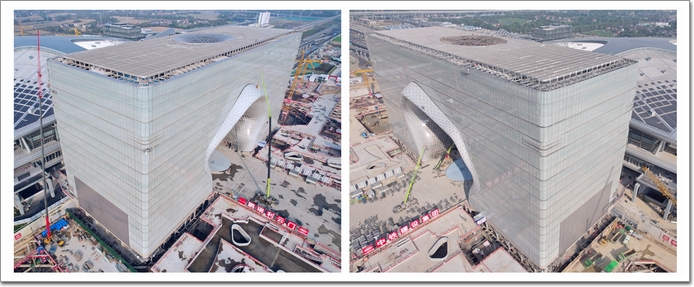

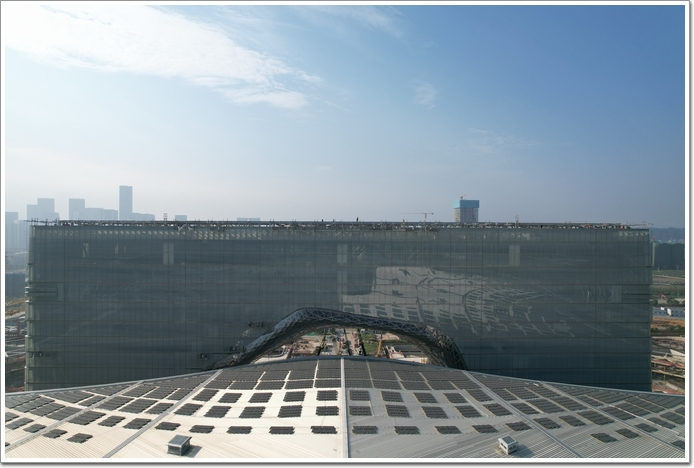

即将完工时的鹏瑞利杭州西站｜云门

　　更多幕墙建设中的故事：云门幕墙钢结构施工自进场以来，面对疫情的不可抗力、各项任务交织等严峻考验，在浙江中南集团的有力领导下，在各部门负责人积极组织配合下，实时统筹调控，制定出科学周密的施工方案，确保劳动力分配协调，构件（词条“构件”由行业大百科提供）材料充足，及时运输准时到位。

　　在去年6月，鹏瑞利杭州西站云门幕墙工程迎来了“幕墙钢结构网壳提升”的重要节点。

　　杭州云门，开启未来——来自中南幕墙和中南绿建的“铁军”，与业主、设计单位、ALT顾问咨询等参与者一道，集智攻克幕墙双曲造型等多项技术难题，设计资料与施工同步，严格把控施工安装质量，严格执行规范要求，力求项目高质量推进。

鹏瑞利杭州西站｜云门 施工现场

　　面对如此复杂的异型立面设计，如此巨大的困难与挑战，中南幕墙组织专业技术团队，组织各部门富有经验的骨干与技术专家，从幕墙设计与施工的全周期进行统筹规划，实现每个时间节点与材料应用的施工与工期保障。并且结合现有工艺与中南独特专利技术，将异型材料连接加工精度做到最好。同时，还在现场施工中对结构凹凸、施工放线定位板块安装的精准定位，高标准的实现了构件安全连接与密封防水等要求。

　　为了提升建筑的附加值、践行高质量发展观，并保证供货周期的稳定高效，以及减少因材料选用带来的安全隐患，中南幕墙严苛挑选，坚持与优秀材料供应商品牌：(兴发)等建筑铝型材、(南玻)等建筑玻璃、(坚朗)五金、(之江)密封胶、(泰诺风)隔热条、(荣基)胶条，以及新嘉理陶板、吉祥金属板等一道，以强烈的责任感与社会使命感，打造杭州云科技时代的经典城市综合体项目。　　杭州西站“云门”是2023年亚运会的重点保障性工程，是展示杭州大美、人文与科技结合的重大创举，虽然亚运会赛事已在“最忆是杭州”的主题中落下了帷幕，但杭州“云门”这座通向未来的科技之门，云科技的展示典范，将继续为来往杭州的人们发挥重要作用。

2023细分市场中掘进!2024专业赛道里破风!

　　AL-Survey是由中国建筑金属结构协会铝门窗幕墙分会提供数据支撑，中国幕墙网ALwindoor.com主办的一场门窗幕墙行业——年度品牌饕餮盛宴，活动致力于助推门窗幕墙行业品牌的价值提升，积极促进行业高质量发展。

　　中南幕墙打造鹏瑞利杭州西站｜云门项目，是“超级地标建筑”、是“超级幕墙工程”，更是城市、文化与科技、创新的多维度结合，是新时代最出彩的智慧地标，吸引了全世界的目光。

　　同时，中南幕墙作为行业领军品牌，近几年也承建了一批复杂异型的高端项目，并通过大力发展BIM和参数化施工技术，积极推进可视化设计智慧平台的研发，打造了一批批精品幕墙工程。近期承建的：招商银行总部大厦、普联技术有限公司、鹏新旭集成电路生产基地、临港西岛金融中心南塔楼、杭州江河汇等大型幕墙工程相继竣工。

　　科技大潮、创新为源!近年来，“中南人”释放出强大的创新活力，以中国梦、产业梦之灵，以智能化、数字化为魂，成为了助力中国门窗幕墙发展的“源头活水”。

　　中国幕墙网工程库gck.alwindoor.com正式收录鹏瑞利杭州西站｜云门工程，敬请关注对该工程进展、幕墙技术、材料应用等相关资讯的动态更新！

鹏瑞利杭州西站｜云门

鹏瑞利杭州西站枢纽南区站城综合体项目云门幕墙工程位于浙江省杭州市余杭区仓前街道，杭腾大道东侧，站城北街南侧；幕墙高度79.85米；1m层为陶板幕墙；东、西、南面3m以上为双层幕墙，外层幕墙为装饰幕墙，

查看详细资料

欲了解本文中提到的"鹏瑞利杭州西站｜云门"工程，
请"点击图片"进入_中国幕墙网[工程库]子站。

　　沧海横流，方显英雄本色!今天，中国幕墙的高“南”度;明日，世界建筑的大明星。中国幕墙网ALwindoor.com坚信：浙江中南建设集团有限公司必将砥砺奋进，勇攀高峰，再创佳绩——挖深 做透 走高……

　　在本期工程展播中，我们看到了中南幕墙携年度巨作“杭州西站云门”，凭借其“高、大、新、奇”的特征，强势列席“年度喜爱幕墙工程”入围榜单。

　　后续，中国幕墙网ALwindoor.com还将对更多的年度入围工程：从幕墙设计、施工，以及科技创新、环保节能、绿色选材等诸多方面，为广大读者逐个解析。展现入围项目与幕墙企业的全面信息，将工程难度与工艺创新全新剖析，记录“幕墙大国”到“幕墙强国”的蜕变之路。

　　如果您知道该工程的更多幕墙（门窗）参建企业、建筑型材、玻璃、胶、五金、隔热材料等材料供应商信息，欢迎提供，经核实后，我们将免费发布。
