风平浪静！让铝板幕墙不在“起波浪”

幕墙是由金属构架与面板板材组成，不承担建筑主体结构荷载的外围护结构，具有美观、节能、容易维护等优点，是现代高层建筑和大型场馆的首选方案。

　　近年来，出于对幕墙面板材料环保性与安全性的需求;同时，金属铝板先天具有色泽丰富、持久、外观形状多样化等优点，在建筑幕墙领域大行其道，得到设计界、业主方的广泛选用，因而涌现出了大量的全铝板幕墙工程项目。

　　随着铝板幕墙的大面积使用，但是外立面平整度（词条“平整度”由行业大百科提供）(波浪面)现象层出不穷，中国幕墙网ALwindoor.com分享由浙江经典装饰有限公司杭州幕墙设计院杨旦院长，根据几个项目样板为案例，做出的相关分析。

案例

　　造成铝板幕墙表面不平整，到处“兴风作浪”的原因有很多，如设计不合理、密封胶选择不当、粘结不良、施工操作不当等。笔者通过几个项目的走访，其中一位项目经理的话道出了精要：铝板不平整问题，材料占40%，施工占60%，其实每个环节都不可或缺。

　　主要原因：

　　1、深化设计

　　2、铝板材质

　　3、铝板加工与运输

　　4、龙骨体系

　　深化设计：

　　1、折边尺度：铝板厂加工折边常规为20mm，但项目设计中，因为立面效果如深凹槽造型，设计师通常会直接加宽折边尺度，甚至多道折边。这样就会加大板面变形量的累积，也会加大运输及堆放过程中变形的隐患。

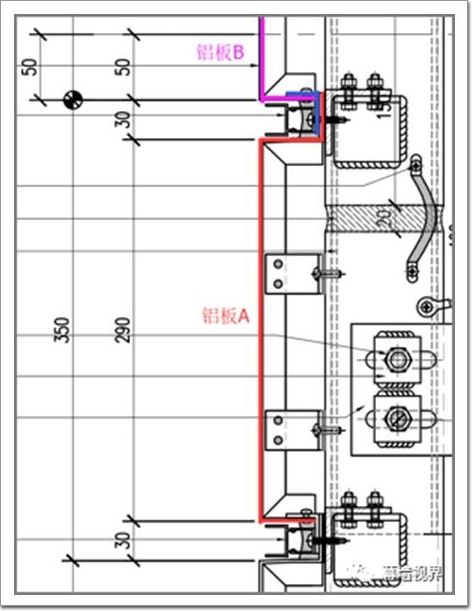

　　如上图示：铝板A(红线示意)上部双折边，与角钢横梁螺钉固定连接，属于线接触，安装精度要求相对点接触(角铝挂耳)高;若骨架面、铝板连接面平整度不够，容易产生误差积累;

　　铝板B下部折边+角铝挂耳，叠加于铝板A折边的上方，该种连接方式要求上、下进出相差一个铝板厚度(2.5mm)，而其余部分铝板上、下进出平(都是挂耳连接)，容易增加施工人员开料出错、铝板加工出错的概率，从而影响铝板的平整度。

　　2、铝板板块的规格及厚度。结合建筑师对外立面的效果要求，进行合理的划分。常规板材尺寸短边为1220mm，工艺的改进，现在也可以生产加工超宽板。板块越大，板厚就需要相应提高，平整度也是更大的挑战。

　　3、铝板表面处理工艺及色系。综合多个项目，浅色系(银灰色、白色、香槟色)平整度表现较好，而深色系(深咖色、黑色)的立面容易显现不平整现象。仿石材特有工艺，光泽度（词条“光泽度”由行业大百科提供）降低至30%左右，适当毛面处理，形成漫反射，减少直面反射。

　　铝板材质：

　　基材：3003H24系列铝合金。

　　厚度：2.5mm(无负公差)，加厚至3mm、4mm，助于提升平整度。

　　铝板加工与运输：

　　1、要求铝板生产厂家具备一定的设备投入及生产加工能力。

　　2、铝板的加工，建议铝板的加劲肋与铝板折边脱开(不连接)，且预留空隙：

　　1 )铝板是四边无序热胀冷缩，属于面变形;

　　2 )加劲肋是沿长边单向热胀冷缩，属于线变形;

　　3 )虽然材质基本相同，但变形的方向及性质不一，造成伸缩的尺寸不同，两者的尺寸差容易影响板面的平整度和植钉的脱落;

　　4 )基于上述理由，建议取消加劲肋与折边的连接角铝和拉铆钉，且加劲肋的长度小于板的净空3-5mm。

　　3、运输过程也是一个值得重视的环节，板块无序叠放，在运输过程中均会加重金属铝板的自身变形。

　　龙骨体系：

　　目前市场上的普遍现象是效果与成本的矛盾，严控成本是每一个项目不可或缺的最重要素。在早些年，铝板幕墙采用的龙骨体系是铝合金龙骨，而后来钢龙骨成为约定俗成的主要支承体系。钢质立柱与横梁，自身变形量大，尽管采用螺栓与焊接（词条“焊接”由行业大百科提供）结合的连接方式，仍不能较好的提升骨架体系的平整度。

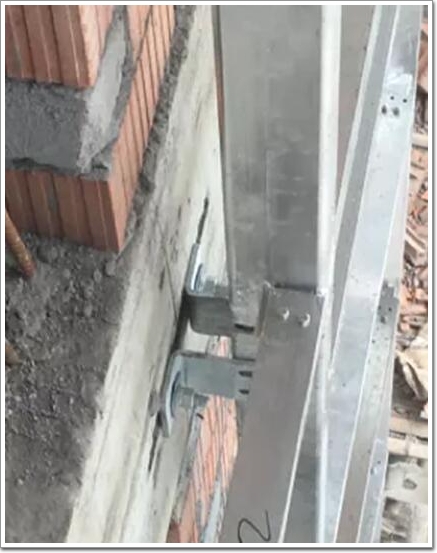

资料图

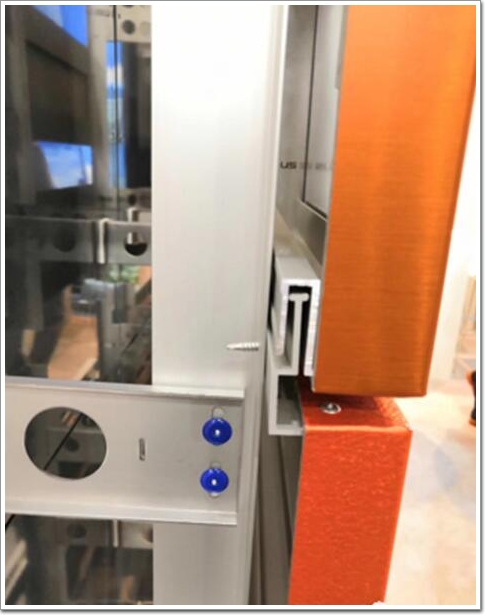

　　建议在条件允许的情况下，优先考虑铝合金龙骨体系。如下图示：

资料图

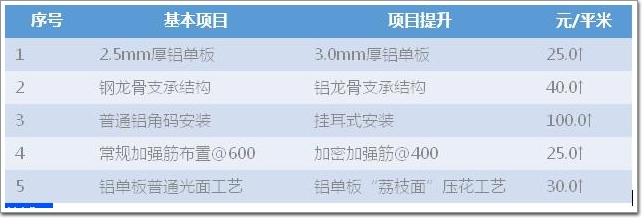

　　经济分析：

　　综述：

　　我们要用辩证发展的观念，去看待铝板幕墙的发展，注重技术研究，提高幕墙技艺与工法，努力与国际先进水平接轨，实现更好的装饰效果。

　　铝板幕墙的表现目前在行业内引起了较高的重视，无论是不平整现象，抑或是易污染问题。良好的建筑外立面呈现是城市的外衣，好的建筑离不开每一个环节建设者的热忱投入，在矛盾中行进!
